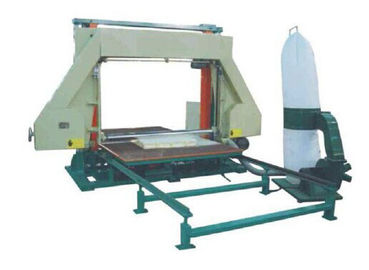

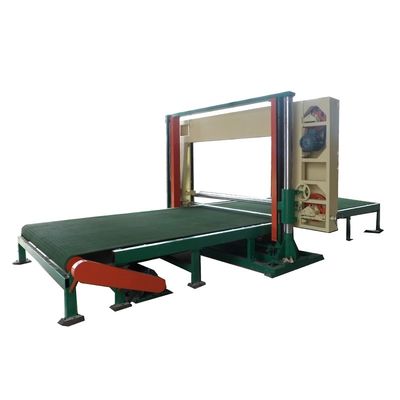

Máquina de corte automática de DTPQ-1650 D&T para a máquina de corte horizontal da espuma de Eva

Esta máquina adota a tecnologia estrangeira a mais atrasada da conversão de frequência e do regulamento da velocidade, e é principalmente apropriada para o corte reciprocando horizontal da espuma. Vem com um digital totalmente automático
O sistema de controlo assegura a operação fácil e o corte preciso.

estrutura da máquina

& esta máquina consiste em uma base, em um suporte de ferramenta da correia, em uma bancada, e em uma caixa elétrica da operação.

& a base da máquina é composta da fundação, coluna, deslizando a luva, o parafuso e a seus porca, feixe, chave de fenda de levantamento, etc.

& o suporte de ferramenta da correia consiste no suporte de ferramenta, a roda do cortador da correia e o seus dispositivo de condução, cortador da correia, caixa do cortador, mecanismo do ajuste da inclinação, tampa protetora, etc.

& o worktable consiste em uma plataforma, nas rodas do guia, nos trilhos de guia, nos suportes, nos dispositivos da movimentação da plataforma, nos amortecedores, etc.

princípio de funcionamento

1. Depois que a espuma é colocada na plataforma, o motor de movimentação na base, junto com a V-correia e o redutor da engrenagem de sem-fim, conduza a engrenagem e a cremalheira de transmissão atrás da plataforma para girar, de modo que a plataforma se mova para o trilho e as passagens de guia através do cilindro em uma maneira reciprocando. Ambas as extremidades do trilho de guia são equipadas com os interruptores ajustáveis do curso, de modo que a plataforma possa se mover em um sentido paralelo dentro da escala pré-ajustada do espaço para assegurar a paralela que alimenta e que corta. Um amortecedor está instalado entre a plataforma e o trilho de guia para reduzir a vibração gerada quando a plataforma se move.

2. A roda do cortador da correia é instalada no suporte do cortador da correia. O motor de movimentação coopera com a polia da V-correia para retardar, e conduz a roda do cortador da correia para girar, de modo que o cortador da correia gire em torno da roda do cortador da correia. O suporte da faca da correia é equipado com as rodas de moedura da faca da correia para manter a lâmina afiada. O levantamento e a redução do resto da ferramenta da correia são controlados por um outro motor de movimentação. Depois que o motor de movimentação é retardado pelo redutor da engrenagem, o motor de movimentação conduz o parafuso movimentador junto com as engrenagens cônicas em ambas as extremidades, desse modo conduzindo a porca do parafuso movimentador e a luva deslizante conectadas com a porca do parafuso movimentador para realizar o movimento de levantamento. Com suporte da faca.

3. A máquina é controlada pelo painel da operação. O painel da caixa da operação é equipado com um interruptor de alimentação, uns vários botões do controle, umas luzes indicadoras da operação, assim como um calibre de espessura, para a frente, para trás, botões do atraso, calibres da saída, etc.

4. A máquina é equipada igualmente com um mecanismo do ajuste da inclinação do cortador. Ao cortar a espuma com uma faca, o ângulo de inclinação (o ângulo entre o plano da faca e o plano horizontal) pode ser selecionado de acordo com a espessura e a densidade da espuma. Valores comuns para a escala da inclinação de -2° a +3°, como segue:
